Canny算法中sobel算子padding的方式对极大值抑制的影响
在使用sobel算子计算梯度时，需要注意padding的方式，一般采用复制像素的padding方式，不能使用补零与反射的padding方式。 应为会影响后续极大值抑制时，边缘像素的去留。
完整程序：https://github.com/qyzhizi/canny-algorithm.git
假设原图是：
这是一张非常小的图片，像素是大小（12，13），方便查看中间的计算过程。
原图放大后：
处理程序：python conv2d-canny.py -v -i data/test-small.png -gk 0 -L 10 -H 50
参数解释：
-v : 打开verbose开关，显示中间过程的图片
-i data/test-small.png: 待处理的图片
-gk 0: 图片预处理的高斯核大小为0，意味着不使用高斯模糊
-L 10 -H 50 : 极大值抑制后，阈值处理，低阈值为10，高阈值为50，低于10的像素置为0，中间像素[10, 50]置为50，高于50的像素置为255。
结果：

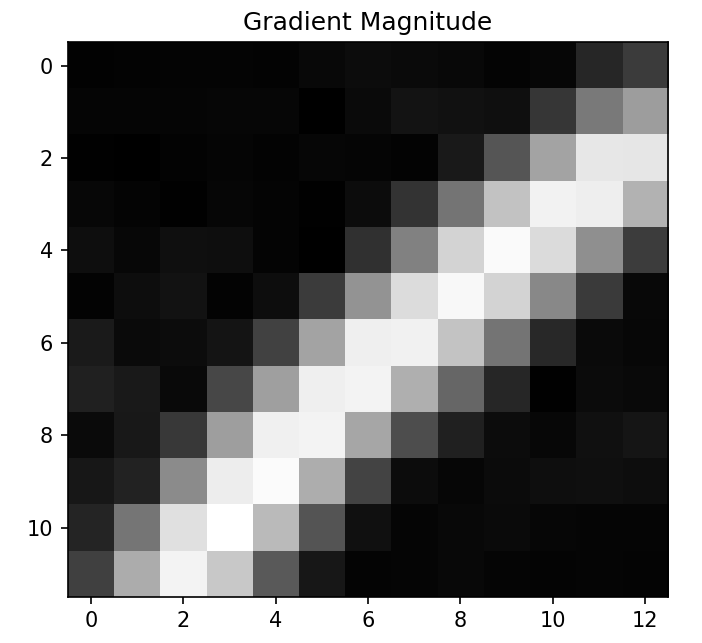

梯度幅值图：

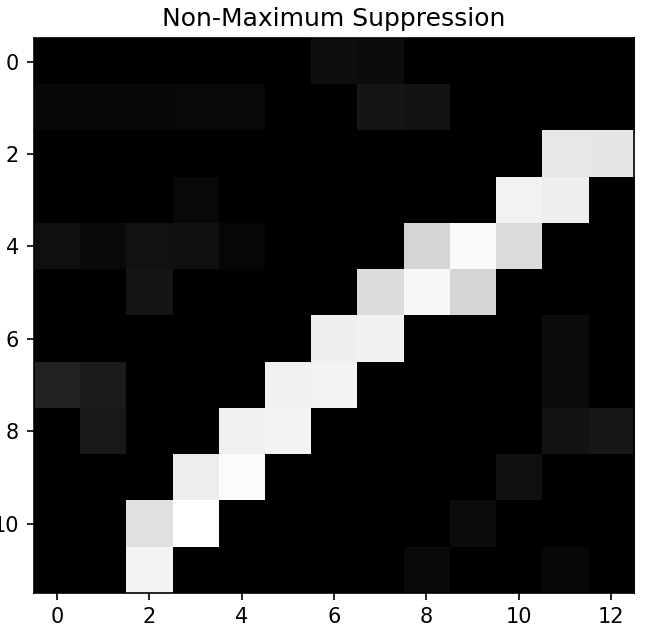

极大值抑制后的结果，开起来还不错：
查看sobel 算子计算梯度幅值的程序，可以看到这么一行im = F.pad(im, (1, 1, 1, 1), mode='replicate'), 这就是复制模式（replicate）的padding方式，在这个基础上修改 sobel 算子 padding 的方式，如果不进行复制模式（replicate）的padding会怎么样？
修改前的程序：
def functional_conv2d_horizontal(im, verbose=False):
"""使用F.Conv2d进行边缘检测, 检测竖直方向的轮廓, 水平梯度，右方向为正方向
Args:
im (tensor): 输入的tensor图像
Returns:
tensor: 输出的tensor图像
"""
sobel_kernel = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype='float32')
sobel_kernel = sobel_kernel.reshape((1, 1, 3, 3))
weight = torch.from_numpy(sobel_kernel)
im = F.pad(im, (1, 1, 1, 1), mode='replicate')
edge_detect = F.conv2d(im, weight, stride=1, padding=0)
if verbose:
plt.imshow(edge_detect.squeeze().detach().numpy(), cmap='gray')
plt.title("horizontal")
plt.show()
return edge_detect
def functional_conv2d_vertical(im, verbose=False):
"""使用F.Conv2d进行边缘检测, 检测水平方向的轮廓， 垂直梯度，向上为正方向
Args:
im (tensor): 输入的tensor图像
Returns:
tensor: 输出的tensor图像
"""
sobel_kernel = np.array([[1, 2, 1], [0, 0, 0], [-1, -2, -1]], dtype='float32')
sobel_kernel = sobel_kernel.reshape((1, 1, 3, 3))
weight = torch.from_numpy(sobel_kernel)
im = F.pad(im, (1, 1, 1, 1), mode='replicate')
edge_detect = F.conv2d(im, weight, stride=1, padding=0)
if verbose:
plt.imshow(edge_detect.squeeze().detach().numpy() , cmap='gray')
plt.title("vertical")
plt.show()
return edge_detect
修改后的程序, 将这一行im = F.pad(im, (1, 1, 1, 1), mode='replicate')注释掉：
def functional_conv2d_horizontal(im, verbose=False):
"""使用F.Conv2d进行边缘检测, 检测竖直方向的轮廓, 水平梯度，右方向为正方向
Args:
im (tensor): 输入的tensor图像
Returns:
tensor: 输出的tensor图像
"""
sobel_kernel = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype='float32')
sobel_kernel = sobel_kernel.reshape((1, 1, 3, 3))
weight = torch.from_numpy(sobel_kernel)
# im = F.pad(im, (1, 1, 1, 1), mode='replicate')
edge_detect = F.conv2d(im, weight, stride=1, padding=0)
if verbose:
plt.imshow(edge_detect.squeeze().detach().numpy(), cmap='gray')
plt.title("horizontal")
plt.show()
return edge_detect
def functional_conv2d_vertical(im, verbose=False):
"""使用F.Conv2d进行边缘检测, 检测水平方向的轮廓， 垂直梯度，向上为正方向
Args:
im (tensor): 输入的tensor图像
Returns:
tensor: 输出的tensor图像
"""
sobel_kernel = np.array([[1, 2, 1], [0, 0, 0], [-1, -2, -1]], dtype='float32')
sobel_kernel = sobel_kernel.reshape((1, 1, 3, 3))
weight = torch.from_numpy(sobel_kernel)
# im = F.pad(im, (1, 1, 1, 1), mode='replicate')
edge_detect = F.conv2d(im, weight, stride=1, padding=0)
if verbose:
plt.imshow(edge_detect.squeeze().detach().numpy() , cmap='gray')
plt.title("vertical")
plt.show()
return edge_detect
执行程序：python conv2d-canny.py -v -i data/test-small.png -gk 0 -L 10 -H 50

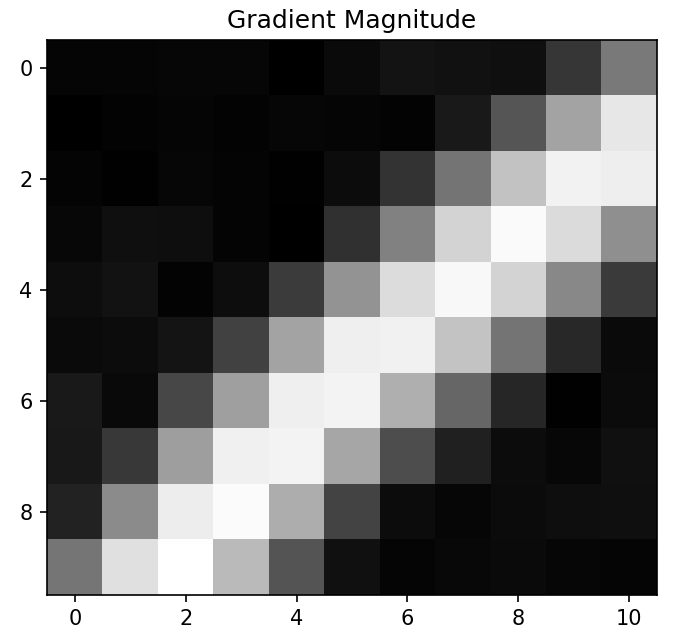

梯度幅值图，可看到，长宽比之前少了2个像素，这是因为没有padding的缘故。

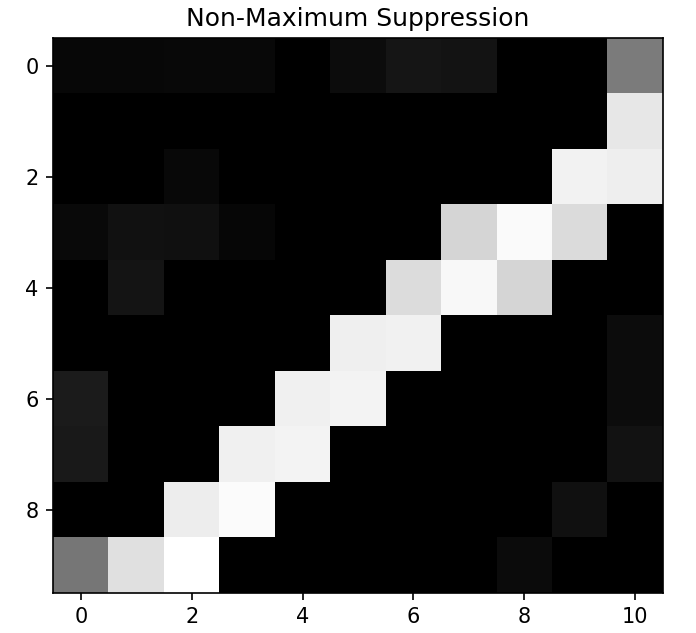

极大值抑制后的结果，可以看到靠近边缘的梯度最亮的像素被保留下来了，但是如何你看之前的梯度幅值图，它的边缘一定程度上维持了梯度的变化趋势，这是由于复制模式padding的结果。如果没有复制模式的padding，边缘像素在极大值抑制时可能会有问题，就像下面这样 ：
极大值抑制算法：
进行极大值抑制时会对周边先 padding 一圈0，然后对某个像素进行极大值抑制时，然后判断当前像素的方向，方向分别用0, 1, 2, 3表示，代表着0度、45度、90度，135度。这里的梯度幅值图的大部分像素都是135度的方向，所以会比较该方向上的3个像素，如果当前像素的坐标是(0,0),它的梯度方向假设是135度，那么另两个像素的坐标就是(-1,1）(1,-1)，注意即使另两个像素不是135度，依然选这两个坐标，另两个像素是不是135度不重要，至于为什么，我也不知道如何解释。这种情况下，遍历每个像素就得到了极大值抑制的结果。
下面是一个例子：
白色框中的是没有sobel算子没有padding的计算结果，那么在计算极大值抑制时，白色框外会先padding一圈0，这里没有画出来。
蓝色框中的是sobel算子正常padding的计算结果，那么在计算极大值抑制时，蓝色框外会先padding一圈0，如果黄色框所示。
白色框中每个梯度幅值的方向：
tensor([[[[2, 2, 2, 2, 2, 2, 2, 1, 0, 3, 3],
[0, 2, 1, 3, 1, 0, 0, 3, 3, 3, 3],
[2, 0, 0, 0, 0, 2, 3, 3, 3, 3, 3],
[1, 3, 2, 1, 1, 3, 3, 3, 3, 3, 3],
[0, 0, 3, 2, 3, 3, 3, 3, 3, 3, 3],
[2, 1, 0, 3, 3, 3, 3, 3, 3, 3, 1],
[1, 2, 3, 3, 3, 3, 3, 3, 3, 3, 0],
[1, 3, 3, 3, 3, 3, 3, 3, 3, 2, 2],
[3, 3, 3, 3, 3, 3, 3, 0, 3, 3, 2],
[3, 3, 3, 3, 3, 3, 0, 0, 0, 1, 2]]]])
蓝色框中每个梯度幅值的方向：
tensor([[[[2, 2, 2, 2, 2, 0, 0, 1, 1, 2, 3, 3, 2],
[2, 2, 2, 2, 2, 2, 2, 2, 1, 0, 3, 3, 2],
[2, 0, 2, 1, 3, 1, 0, 0, 3, 3, 3, 3, 2],
[2, 2, 0, 0, 0, 0, 2, 3, 3, 3, 3, 3, 2],
[2, 1, 3, 2, 1, 1, 3, 3, 3, 3, 3, 3, 3],
[3, 0, 0, 3, 2, 3, 3, 3, 3, 3, 3, 3, 2],
[2, 2, 1, 0, 3, 3, 3, 3, 3, 3, 3, 1, 0],
[2, 1, 2, 3, 3, 3, 3, 3, 3, 3, 3, 0, 1],
[1, 1, 3, 3, 3, 3, 3, 3, 3, 3, 2, 2, 2],
[2, 3, 3, 3, 3, 3, 3, 3, 0, 3, 3, 2, 2],
[0, 3, 3, 3, 3, 3, 3, 0, 0, 0, 1, 2, 3],
[0, 0, 0, 3, 3, 3, 1, 0, 0, 0, 2, 2, 2]]]])
根据极大值算法可以获得对应的极大值抑制后的图像。通过梯度幅值方向与梯度幅值图可以验证之前的极大值抑制的结果。
sobel 算了除了复制（replicate）模式的padding，还有反射，补零的方式，但是这两种方式在sobel算子中都不能使用。否者破坏梯度图边缘的一致性，这样 后续的极大值抑制会得到错误的边缘。
